单工位顶升旋转台简介
使用DXXZ-00单工位顶升旋转台配套MRK6.2喷涂机器人时的工作流程：①人工将待喷涂产品上件至喷涂工位处；②顶升旋转台将待喷涂产品顶起，机器人按示教好的程序，先对挂具产品正面进行喷涂；③喷涂完正面，产品可每次自动旋转一定角度，对产品其它面喷涂；④喷涂完成后，旋转台复位；⑤人工下件。
DXXZ-00单工位顶升旋转台主要由以下零部件构成：工装支架、顶升气缸、伺服电机、减速机、旋转台、固定底座等。

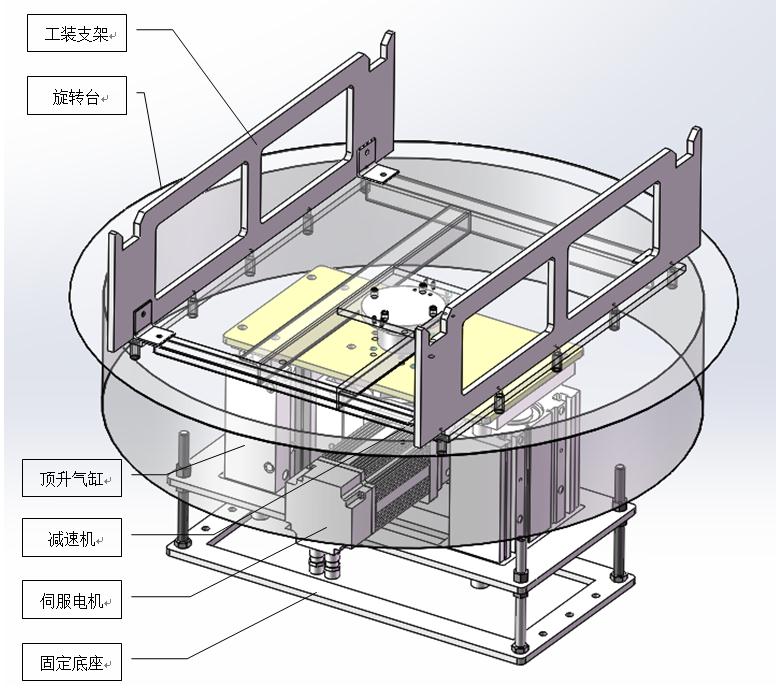

图3-1 单工位顶升旋转台示意图

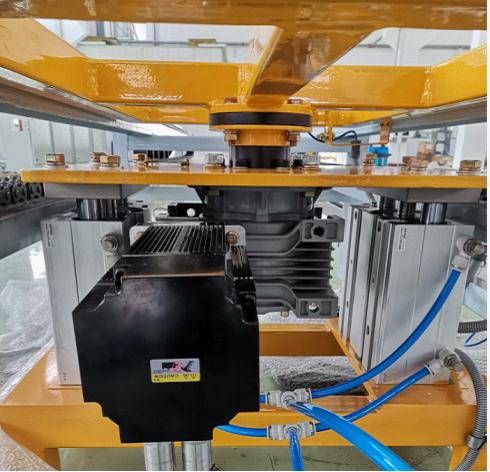

图3-2 单工位顶升旋转台实物图
单工位顶升旋转台参数
Ø 驱动方式：伺服电机驱动
Ø 伺服电机功率：1.5KW
Ø 减速机速比：1：60
Ø 最大负载：400KG
Ø 顶升高度：150mm
Ø 旋转台旋转方式：步进式旋转（可设定角度）/连续旋转
Ø 最大旋转速度：40R/min
Ø 安装方式：M10膨胀螺栓固定
